耐震性

Earthquake-resistant


繰り返す大きな地震にも
耐えることのできる家づくりを。

2016年4月に発生した熊本地震は、
震度7を2回、
そして震度4～6強の余震を
100回以上も観測するなど、
過去に類を見ないものでした。

住友林業の家は、246回もの加振を実施し、
熊本地震のような未曾有の大地震にも
耐えられることを実証しています。

住友林業の家は最高等級「耐震等級 3」

: 極めてまれに（数百年に一度程度）発生する地震でも倒壊・崩壊等しない程度の耐震性出典：国土交通省

: 耐震等級1の
1.25倍の耐震性

: 耐震等級1の1.5倍の耐震性（防災拠点と同等）

■耐震等級と加速度
等級	加速度の目安
耐震等級 1 耐震等級 2 耐震等級 3	400gal程度に対して、倒壊・崩壊等しない 500gal程度に対して、倒壊・崩壊等しない 600gal程度に対して、倒壊・崩壊等しない

出典：木造住宅のための住宅性能表示

東日本大震災の 最大加速度: 2,699galに耐え

最大: 3,406galまでクリア

gal（ガル）：地震の揺れの大きさを表す加速度の単位。1gal=1cm/sec2
建物の耐震性は立地条件やプランにより異なります。

観測史上最大級、東日本大震災を超える揺れを余裕でクリア。

参考写真

観測史上最大級、 東日本大震災を超える揺れを 余裕でクリア。: 万が一の大地震を想定し、構造上2階建てより負荷の大きい3階建ての実物大モデル^※ で振動実験を行い、耐震性能を検証しています。東日本大震災の震度7クラスを2回、阪神・淡路大震災の震度7クラスを20回、合計22回加振するという過酷な実験にも粘り強さを発揮しました。※実物大モデル：実際のプランを想定して設計された3階建てモデル。

246回、強い余震の繰り返しにも 粘り強さを発揮。: 巨大地震と強い余震が繰り返し発生することも想定し、合計246回の加振を実施。震度4～6を224回、そして震度7クラスを22回という厳しい加振の繰り返しにも、構造躯体の耐震性が維持され続けることを確認しました。

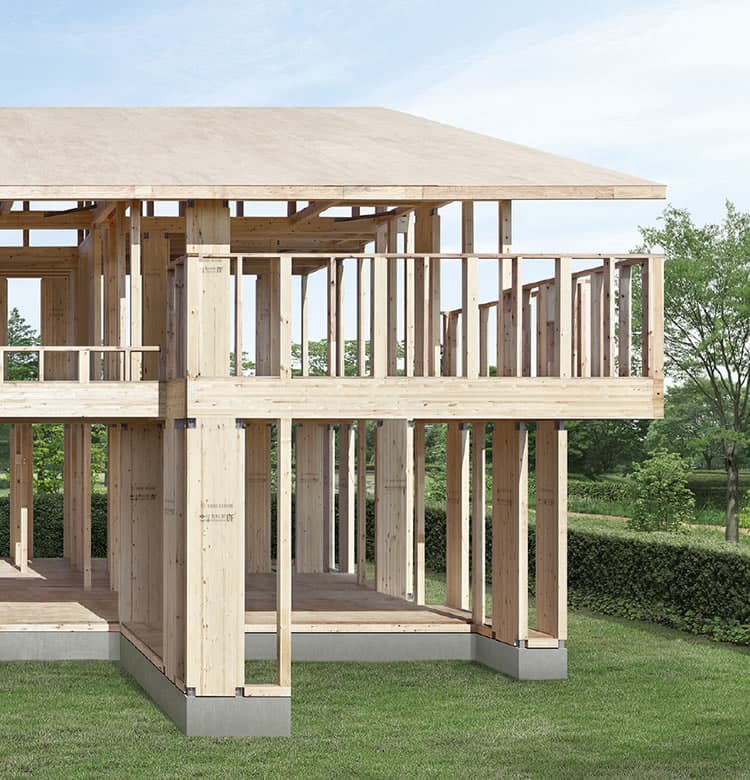

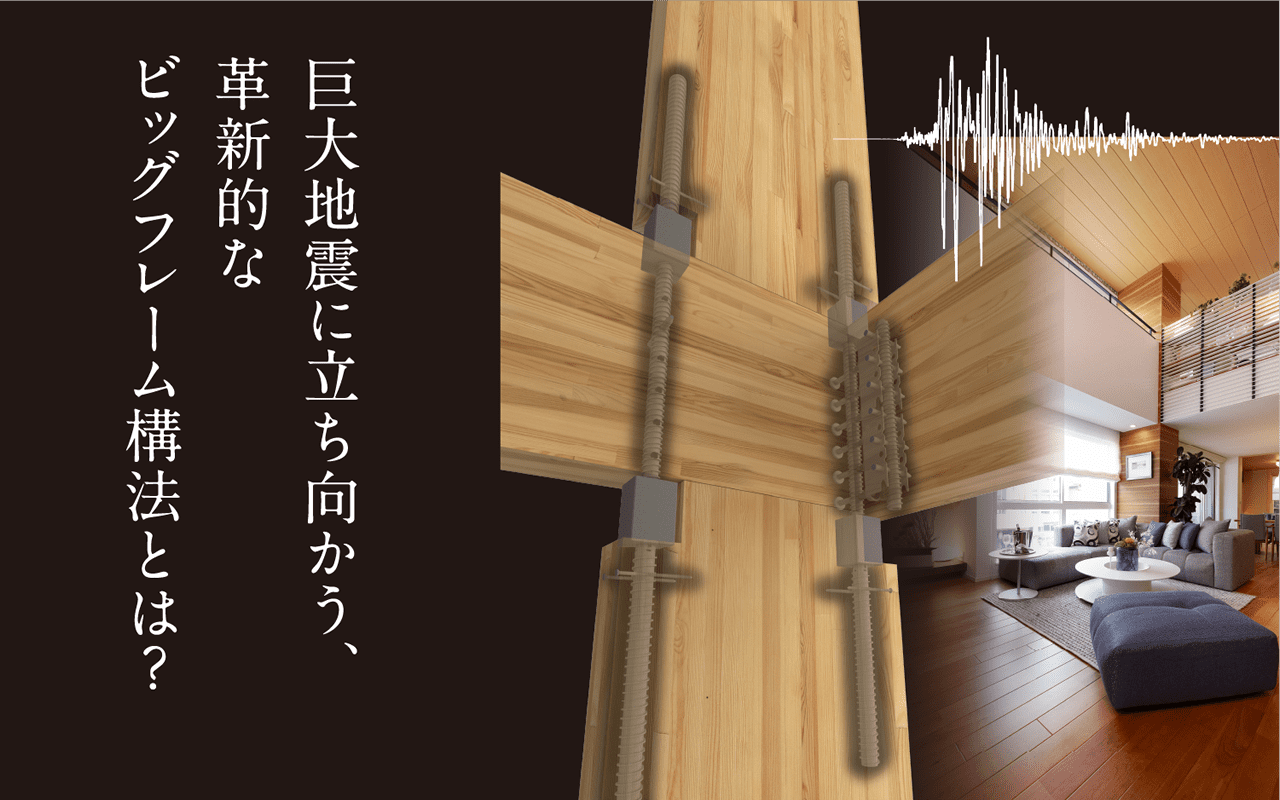

: 革新的なビッグフレーム構法で
高い耐震性を実現。

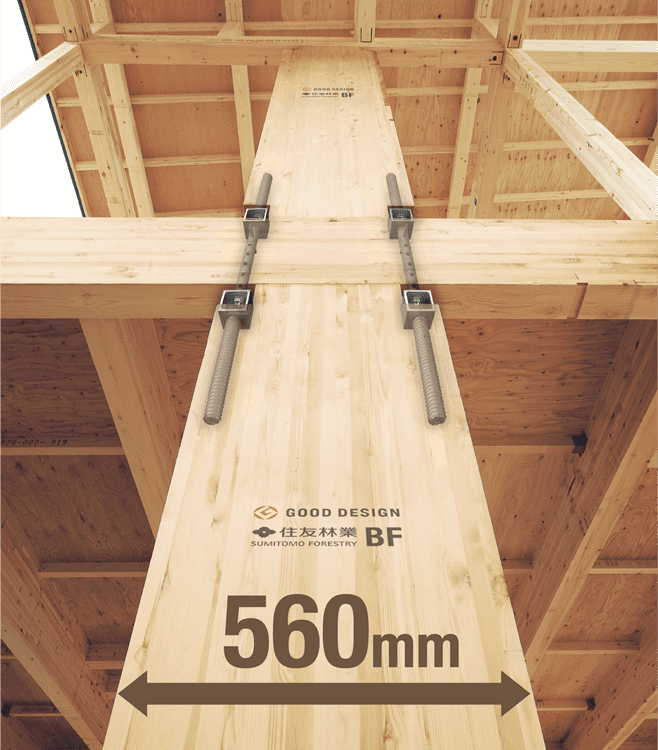

一般的な柱5本分以上の太さの強靭なビッグコラム。

参考写真

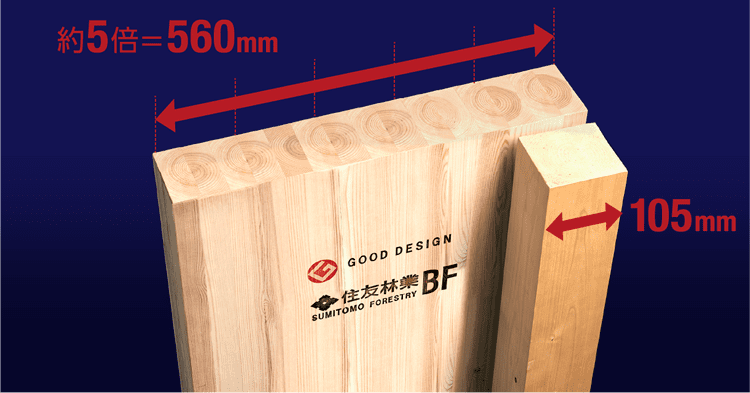

一般的な 柱5本分以上の太さの 強靭なビッグコラム。: 一般的な105mｍ角の柱の約5倍、560mm幅のビッグコラムを主要な構造材とするビッグフレーム構法。十分に乾燥させた板材（ラミナ）を何層にも貼り合せることにより、高い強度と優れた寸法安定性を実現しています。

参考写真

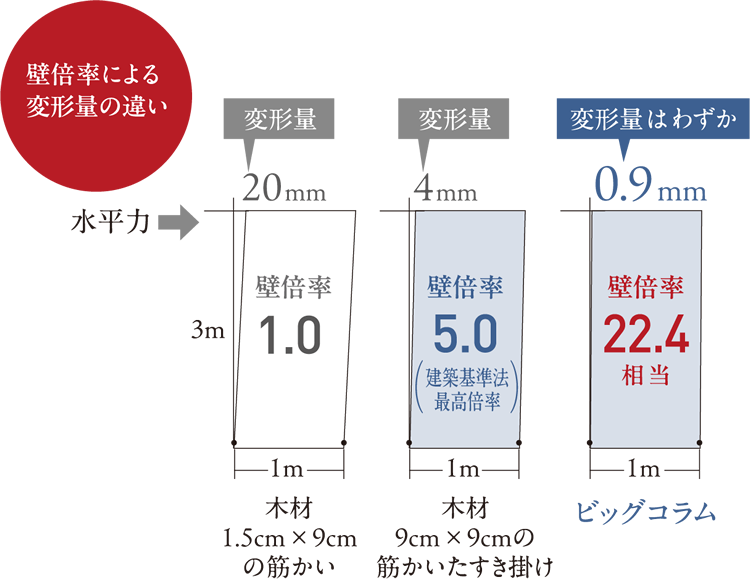

1mあたりの換算で建築基準法の 最高壁倍率の4倍以上。: 壁倍率とは、地震時などに建物を支える耐力壁の強さを表す数値です。壁倍率が大きいほど建物の変形を抑え、より大きな力に耐えることができます。ビッグコラムと梁の接合強度を検証する加力実験の結果、建築基準法の最高壁倍率5.0をはるかに超える壁倍率22.4相当を確認しています。

■壁倍率が大きいと、より大きな力にも耐えられる。

1mあたりの換算で建築基準法の最高壁倍率の4倍以上。

概念図

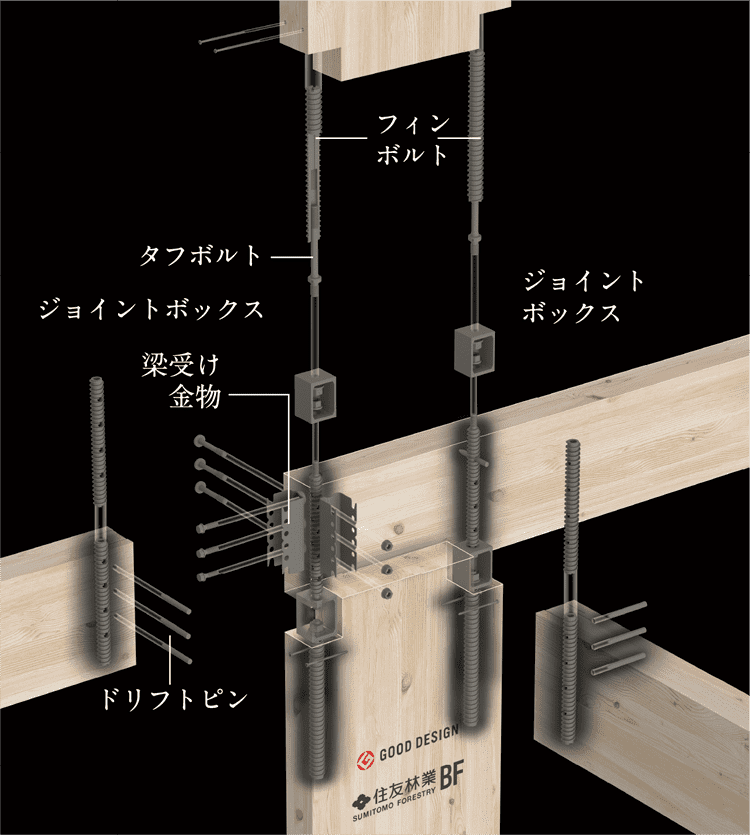

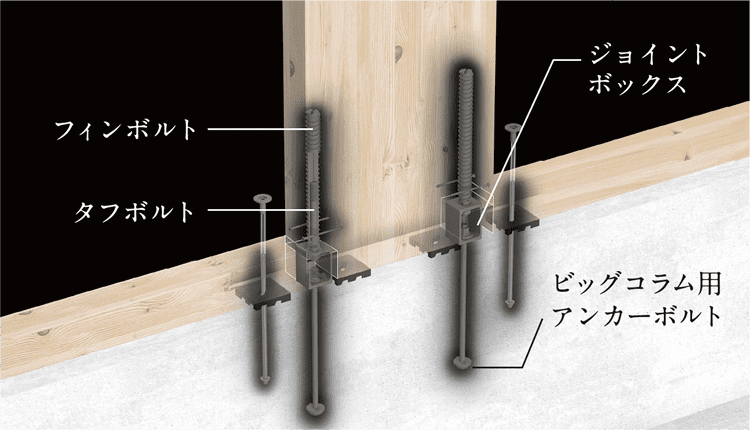

革新的なメタルタッチ接合強固に一体化。

参考写真

革新的な メタルタッチ接合で 強固に一体化。: ビッグフレーム構法では、構造材に埋め込まれた金属相互のメタルタッチ接合により、構造躯体を強固に一体化します。地震や強風など外からの力が加わっても、住まいの安全を守ります。

参考写真

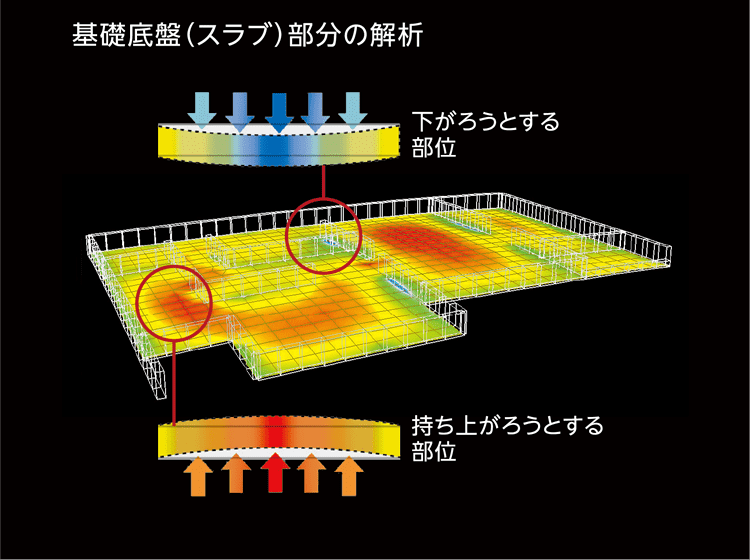

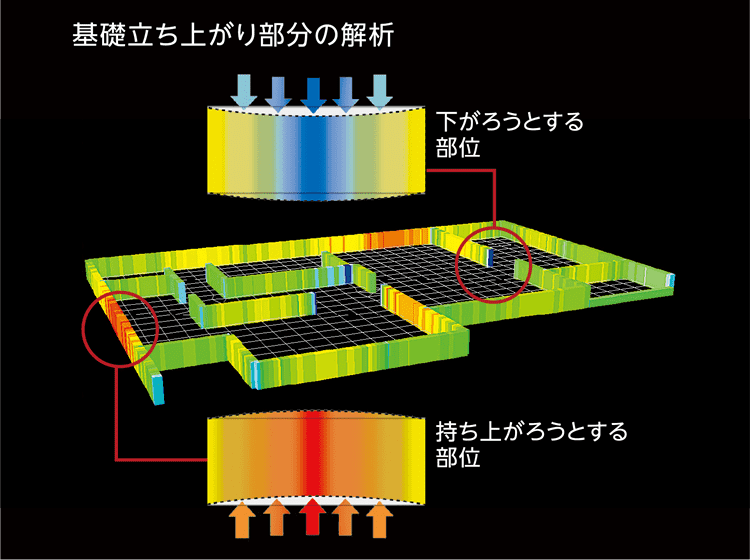

一邸一邸綿密な構造計算で建物を支える。

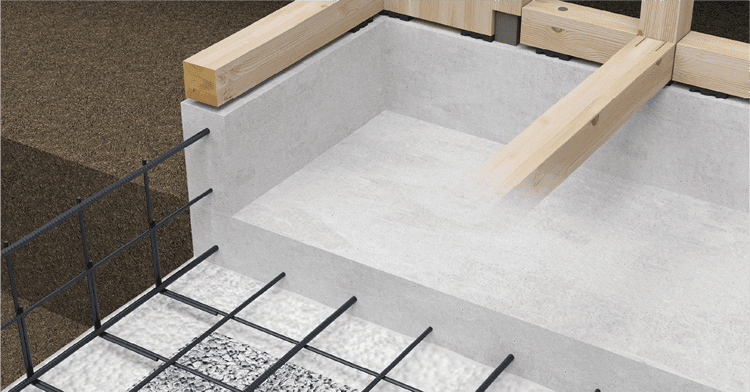

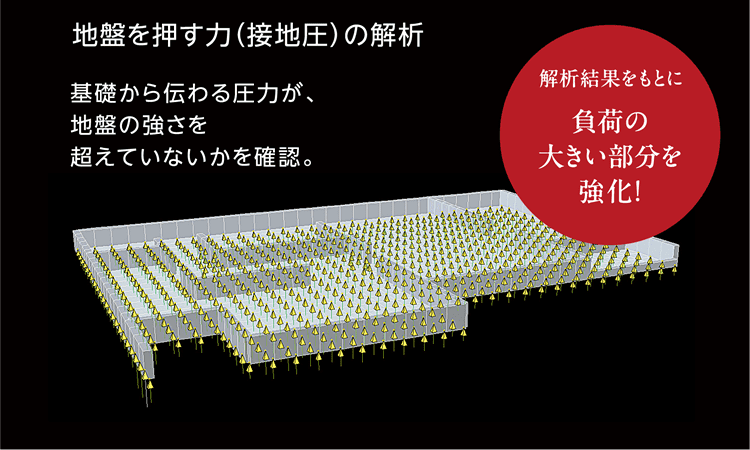

一邸一邸綿密な 構造計算で建物を支える。: 強靭なビッグフレーム構法の建物を支える基礎は、オリジナル構造計算システム「WiNX」を用い、プランに合わせて一邸一邸綿密に設計します。コンクリートの強度、基礎の形状、かぶり厚など、綿密な設計により高い耐震性を確保しています。

耐火性

Fire resistance


火災への対策が求められるからこそ
確かな耐火性能を
住まいの内と外に施す。

内からの火に強い
室内の火災による延焼を抑える
不燃材料。住友林業の家では、万が一室内で火災が発生した場合でも各部屋の壁や天井を覆う不燃材料であるせっこうボード等が
優れた耐火性能を発揮し、火災の急速な拡大を防ぎます。 ※仕上げ材によっては不燃材料とならない場合があります。

せっこうボード耐火実験

せっこうボードは内部に約21%の結晶水を含み、火災時には、熱を吸収しながら水蒸気を放出。

万が一の火災拡大を食い止める
「ファイヤーストップ構造」。火災時に火の通り道となりやすい壁内と天井裏の間を木材やせっこうボードなどで区画し、上階や隣室に燃え広がりにくいファイヤーストップ構造としています。 1ヶ所で発生した火災が一気に家全体に広がるのを抑制し、万が一の場合に避難するための時間を稼ぎます。

万が一の火災拡大を食い止めるファイヤーストップ構造

木材は炭化層を形成することにより

鉄のように強度が
急激に落ちることはない。

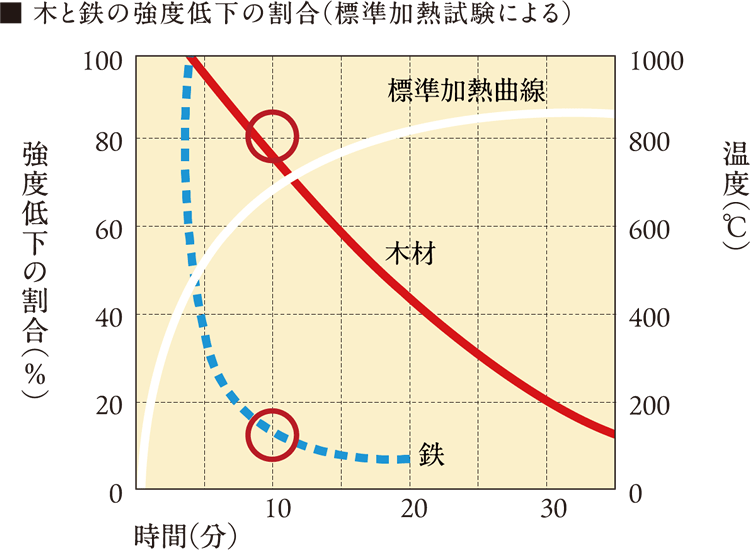

木材は炭化層を形成することにより鉄のように強度が急激に落ちることはない。

出典／Thompson,H.E.;F.P.J., Vol.8,No.4,1958

上の実験では、火災から10分経った時の強度を比較すると、鉄の強度は20%以下まで下がるのに対し、木の強度は炭化層の働きにより約80%以下に保たれます。

そもそも木は鉄よりも火に強い。
その秘密は、「炭化」にあります。実は、木は鉄よりも火に強いという性質を持っています。ある程度の太さがある木材は、たとえ火がついても表面が焦げて炭化層を形成し、酸素をシャットアウトするので中心部までなかなか燃えないという性質があります。そのため初期段階では火災が広がりにくく、構造の強度も保たれます。
これに対して鉄は550度を超えると一気に変形して強度が急激に落ちていきます。火災時において「木造より鉄骨造の方が怖い」と言われるのはそのためです。現場の消防士は、構造躯体の強度の低下が危険であることを実体験から学んでいます。

省令準耐火仕様

住友林業の家は
省令準耐火構造^※1に対応。住友林業の家は、耐火性能の高さから、火災保険料の水準が鉄筋コンクリート造（RC造） ^※2や鉄骨造などと同等です。 ※1 一部異なる場合があります。

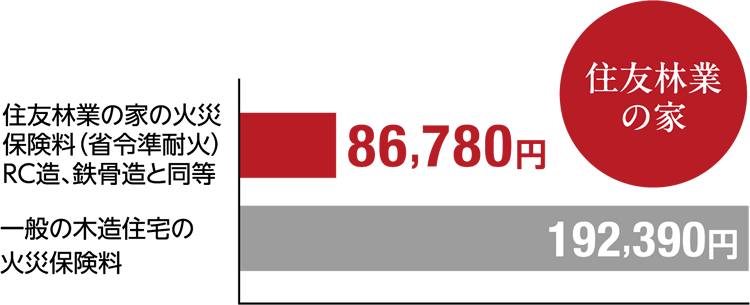

■5年間の火災保険料の一例

住友林業の家は省令準耐火構造に対応。

(2024年4月時点）

【保険料算出条件】

住友林業の家

Ｔ構造（省令準耐火）: 建物保険金額：3,000万円（免責金額0円）; 契約プラン：住友林業すまいの火災保険
（スタンダードプラン）; 住宅購入者割引適用

一般の木造住宅

Ｈ構造（非耐火）: 建物保険金額：3,000万円（免責金額0円）; 契約プラン：GKすまいの保険（6つの補償プラン）

共通

Ｈ構造（非耐火）: 建物所在地：東京都; 戸建; 建築年月：2022年10月; 保険期間：5年間; 事故時諸費用特約（損害保険金×30％・300万円限度）; 住宅購入者割引適用

「住友林業すまいの火災保険」はスミリンエンタープライズおよび住友林業を代理店として、オーナーの皆様にご提供するもので、三井住友海上を引受保険会社とする、「GKすまいの保険（すまいの火災保険）」のペットネームです。
詳しくは「パンフレット」または「ご契約のしおり」をご参照ください。※戸建て（T構造）の場合
